Modelare rapidă, flexibilă și precisă a terenului
LAND4 îți oferă control complet, rapid și precis asupra modelului de teren direct în ARCHICAD. Datorită îmbunătățirilor recente de performanță, software-ul accelerează procesul de proiectare și te ajută să economisești timp în fiecare etapă a proiectului.
Prin instrumente dedicate precum importul rapid al datelor topografice, Spot Levels dinamice, Fall Lines, Contour Lines și LANDSurfaces (modelul de teren dezvoltat de LAND4), soluția optimizează întregul flux de lucru: de la importul datelor topografice până la pregătirea prezentării finale a proiectului.
Funcții de bază ale LAND4
Configurarea Spot Levels
Spot Levels în LAND4
Proiectele de arhitectură peisagistică pot fi complexe, indiferent dacă fac parte dintr-un proiect de construcții de amploare sau sunt dezvoltate independent. LAND4 este conceput pentru a gestiona cu ușurință aceste provocări, oferind un control îmbunătățit, direct și precis asupra modelelor de teren în ARCHICAD. În centrul acestui proces se află funcționalitatea LAND4 Spot Level.
Dinamice și interactive
În LAND4, Spot Levels sunt obiecte active și dinamice care reprezintă un set de coordonate (X, Y, Z). Acestea interacționează cu celelalte obiecte din ARCHICAD și LAND4 și pot fi mutate, modificate și editate cu ușurință pentru a obține configurația dorită a terenului.
Generate automat din date existente
Spot Levels pot fi generate automat din date topografice sau din Mesh-uri, permițând crearea rapidă a unor modele de teren precise pe baza informațiilor existente.
Punct tridimensional
Un Spot Level în LAND4 reprezintă un punct tridimensional, definit printr-un set de coordonate (X, Y, Z).
Simbol

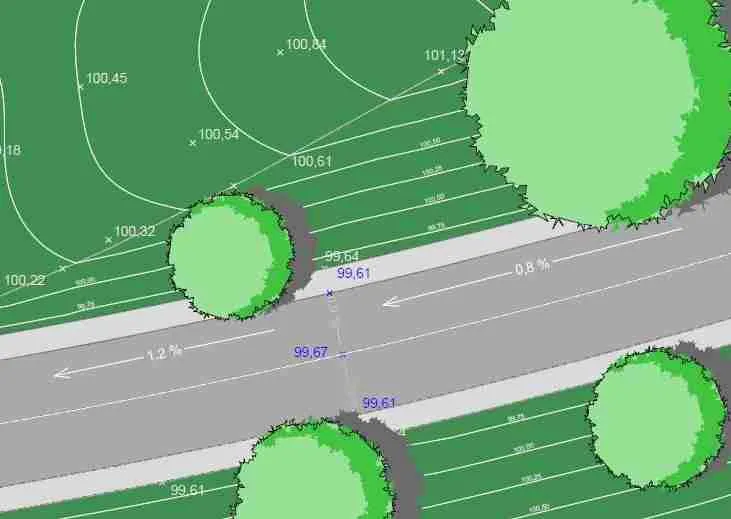

În plan 2D, coordonatele X și Y sunt reprezentate printr-un marcaj grafic (de exemplu, o cruce sau un cerc), iar cota Z este afișată sub formă de text.
Utilizare
Spot Levels pot reprezenta date topografice, descriind terenul existent, sau pot fi utilizate pentru proiectarea și generarea unor noi suprafețe de teren.
Dinamice și interdependente
Spot Levels în LAND4 sunt obiecte dinamice care pot avea relații de dependență cu alte obiecte LAND4. Astfel, dacă un Spot Level este modificat sau mutat, toate obiectele asociate se actualizează automat pentru a reflecta schimbările.
Interpolare
Instrumentele de interpolare din LAND4 permit generarea unor noi Spot Levels pe baza celor existente. Sunt disponibile următoarele metode de interpolare:
– Interpolare în două puncte (Two-point Interpolation)
– Interpolare în trei puncte (Three-point Interpolation)

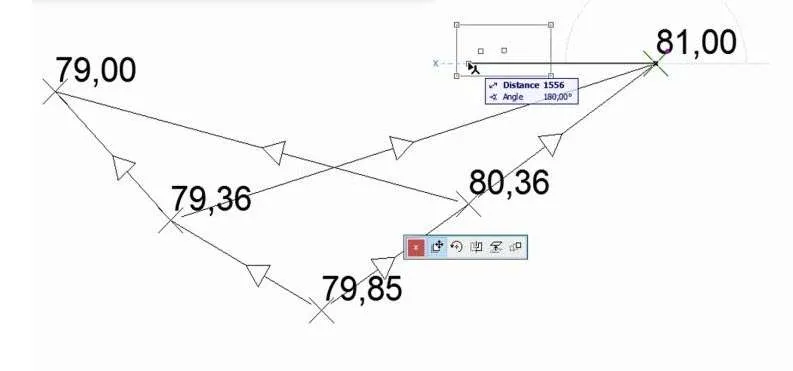

– Interpolare după pantă (Gradient Interpolation)
– Interpolare cu pantă constantă (Constant Gradient Interpolation)
Fall Line
Funcționalitatea Fall Line oferă o reprezentare vizuală a direcției și pantei dintre două LAND4 Spot Levels. Fiind un obiect dinamic, aceasta se actualizează automat ori de câte ori unul sau ambele Spot Levels asociate sunt mutate.
Model de teren dinamic – LANDSurface
Modelarea 3D a terenului devine intuitivă și eficientă
Proiectele de arhitectură peisagistică pot fi complexe, indiferent dacă fac parte dintr-un proiect de construcții de amploare sau sunt dezvoltate independent. LAND4 este conceput pentru a gestiona cu ușurință aceste provocări, oferind un control îmbunătățit, direct și precis asupra modelelor de teren în ARCHICAD. În centrul acestui proces se află funcționalitatea LAND4 Spot Level.
De la fișierul cu date topografice la un model 3D în doar câteva clicuri

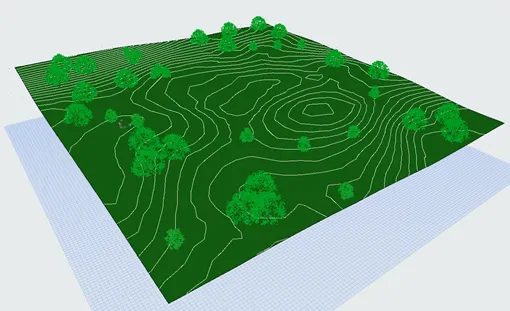

Cu LAND4, datele terenului existent pot fi importate direct sub formă de Spot Levels, care sunt apoi transformate rapid în LANDSurface, modelul 3D de teren dezvoltat de LAND4.
După crearea modelului LANDSurface, instrumentul Contour Line permite modelarea rapidă a formelor organice ale terenului, în timp ce Ridge Line și Spot Level oferă control precis asupra suprafeței și facilitează integrarea unor puncte de referință fixe, precum amprentele clădirilor, direct în model.
Compozite dinamice pentru modelul de teren
LANDSurface se bazează pe instrumentul Fill 2D din ARCHICAD, la care a fost adăugat o nouă funcție. Această funcție îți permite să atribui un compozit ARCHICAD unui LANDSurface cu un singur clic. LANDSurface preia automat structura de materiale definită în Composite, aceasta fiind vizibilă atât în modelul 3D, cât și în secțiuni.
În plus, straturile individuale ale structurii pot fi exportate într-un fișier IFC, împreună cu restul modelului ARCHICAD. Materialele definite în Composite sunt incluse și în extrasele de cantități, respectând fluxul de lucru standard din ARCHICAD.
O bază solidă pentru decizii rapide
Orice modificare adusă elementelor Contour Line, Ridge Line, Spot Level sau Composite este actualizată în timp real atât în reprezentările 2D, cât și în cele 3D. Astfel, poți evalua imediat impactul fiecărei decizii de proiectare, economisind timp și accelerând procesul de dezvoltare a proiectului.
Volumetrie în LAND4
Monitorizarea cantităților
În LAND4 sunt gestionate două categorii de cantități:
– cantități asociate materialelor, structurilor Composite și extraselor de cantități din ARCHICAD;
– cantități rezultate din diferențele dintre terenul existent și terenul proiectat, cunoscute sub denumirea de Volumetrics.
Compararea modelelor de teren
Cu ajutorul instrumentului Volumetrics din LAND4, poți compara rapid două modele de teren (LANDSurfaces) și calcula diferiți indicatori volumetrici, precum:
– volumul brut (Gross Volume);
– volumul de umplutură (Fill Volume);
– volumul de excavație (Cut Volume);
– cantitatea de material care trebuie adăugată sau îndepărtată din amplasament.

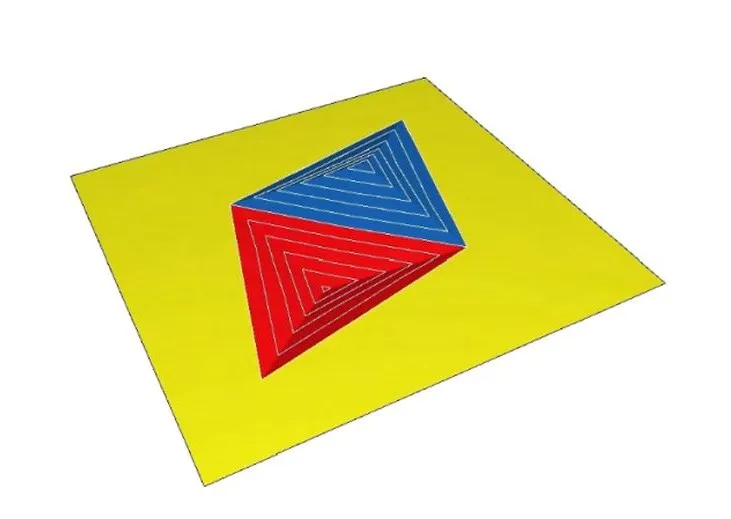

În urma analizei este generat automat un al treilea LANDSurface, care reprezintă suprafața rezultată și evidențiază, sub forma unei hărți, zonele în care sunt necesare excavații sau umpluturi, precum și volumele aferente.
O imagine de ansamblu în doar câteva secunde
La final, poate fi generată o Volumetrics Stamp, care oferă o imagine de ansamblu imediată asupra situației volumelor de terasament din proiect. Întregul proces este automatizat și se finalizează în doar câteva secunde.
Volumetrics Surface
Volumetrics Surface este suprafața rezultată în urma comparării a două LANDSurfaces, evidențiind diferențele de cotă sau de nivel dintre acestea.
Volumetrics Stamp
Volumetrics Stamp afișează informații esențiale, precum: Area ID, Gross Volume, Fill Volume, Cut Volume. Aceastra poate fi generată cu doar câteva clicuri și poziționată oriunde în fereastra de lucru.
Cut și Fill

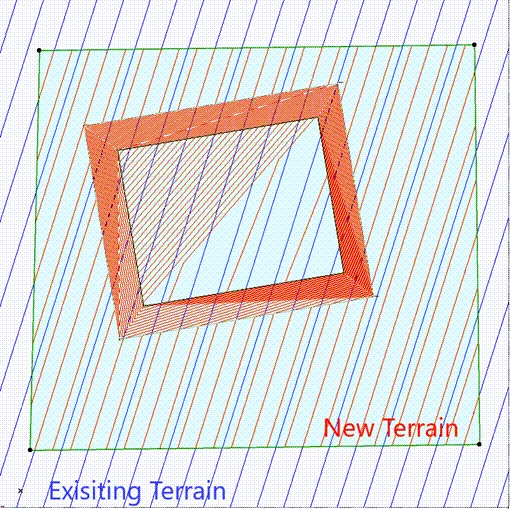

Suprafața rezultată poate fi reprezentată și în secțiune, prin evidențierea zonelor de Cut și Fill, oferind o imagine clară asupra lucrărilor de terasament necesare.
Schimbul de date
Proiecte de arhitectură peisagistică
Import și export de date cu LAND4
LAND4 oferă numeroase opțiuni pentru importul, exportul și gestionarea datelor în diverse formate. Permite utilizarea funcției Survey Point native din ARCHICAD ca punct de referință pentru importul și exportul fișierelor LandXML. Această funcționalitate asigură poziționarea precisă a datelor și facilitează modelarea, analiza și colaborarea eficientă în cadrul proiectelor.

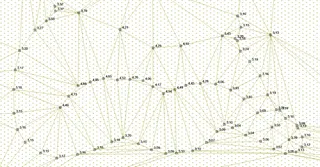

Datele topografice pot fi importate în formatele LandXML, CSV, TXT, XYZ și SOSI, fiind convertite automat în elemente inteligente LAND4. De exemplu, suprafețele 3D din fișiere LandXML sunt transformate în LANDSurface, punctele devin Spot Levels, iar liniile 3D sunt convertite în Ridge Lines, păstrând structura și informațiile geometrice ale modelului. În același timp, Spot Levels pot fi exportate în format X, Y, Z, facilitând reutilizarea datelor în alte aplicații software și asigurând interoperabilitatea pe întregul flux de proiectare.
Cu ajutorul funcției LAND4 Categories, datele importate pot fi organizate și grupate intuitiv, permițând separarea situației existente de terenul proiectat și simplificând analize precum compararea modelelor de teren sau calculul volumelor de terasament.
Descoperă funcționalitățile LAND4 în acțiune urmărind tutorialul de mai jos și află cum poți optimiza procesul de modelare și proiectare a terenului în ARCHICAD.
