AutoCAD – Utilizarea instrumentelor din meniul Express Tools pentru a numerota automat obiecte
O sarcină uzuală atunci când lucrați cu desenele AutoCAD este aceea de a număra elemente importante într-un desen, având o referință unică. Pentru planurile de construcție, acestea pot include echipamente precum corpuri de iluminat, grătare de aerisiri HVAC, uși sau ferestre. În timp ce comanda text poate fi utilizată, AutoCAD în versiune completă are câteva instrumente utile în meniul Express Tools pentru a ușura această sarcină.
În cadrul unui desen, adăugați un prefix dorit la mai multe elemente, în acest exemplu, uși. Copiați caracterul „D” pe fiecare ușă dorită.
În meniul Express Tools alegeți functia Auto Number.
Comanda va solicita apoi o valoare de pornire și de creștere, ordine de selecție și, dacă acest număr trebuie să prezinte sau nu, prefix, sufix sau să înlocuiască anumite șiruri de text selectate.

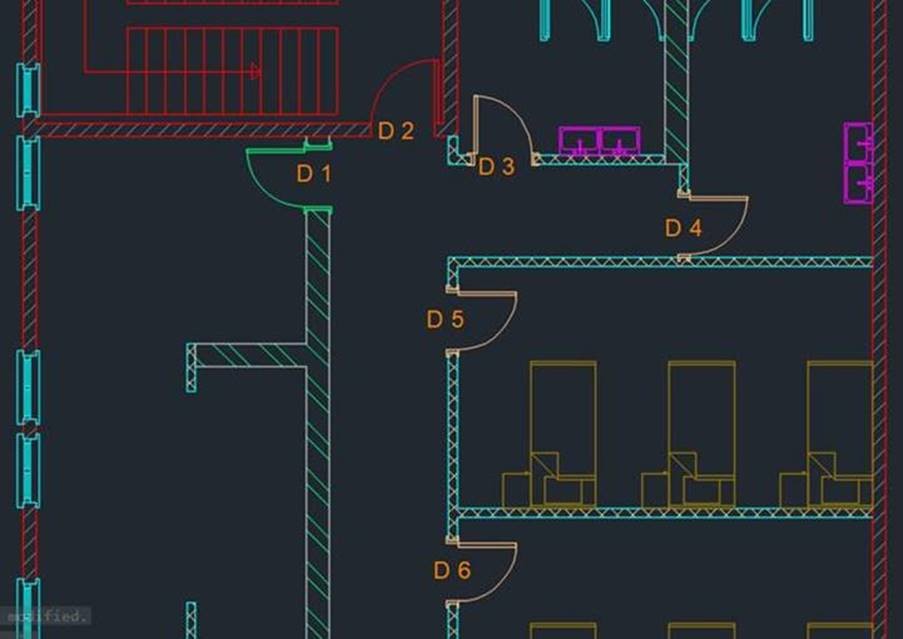

După selectarea opțiunilor, apăsați Enter și textul va fi numerotat ca imaginea de mai jos.
Este de remarcat faptul că, dacă este necesar un prefix suplimentar zero, fie adăugați un zero la șirul care va fi anexat, fie folosiți instrumentul de căutare și înlocuiți textul pentru a finaliza sarcina.
Orice metodă este aleasă este mai rapidă decât adăugarea fiecărui număr manual.
